Patton

HomeAccesoriosBalun 460

Descripción

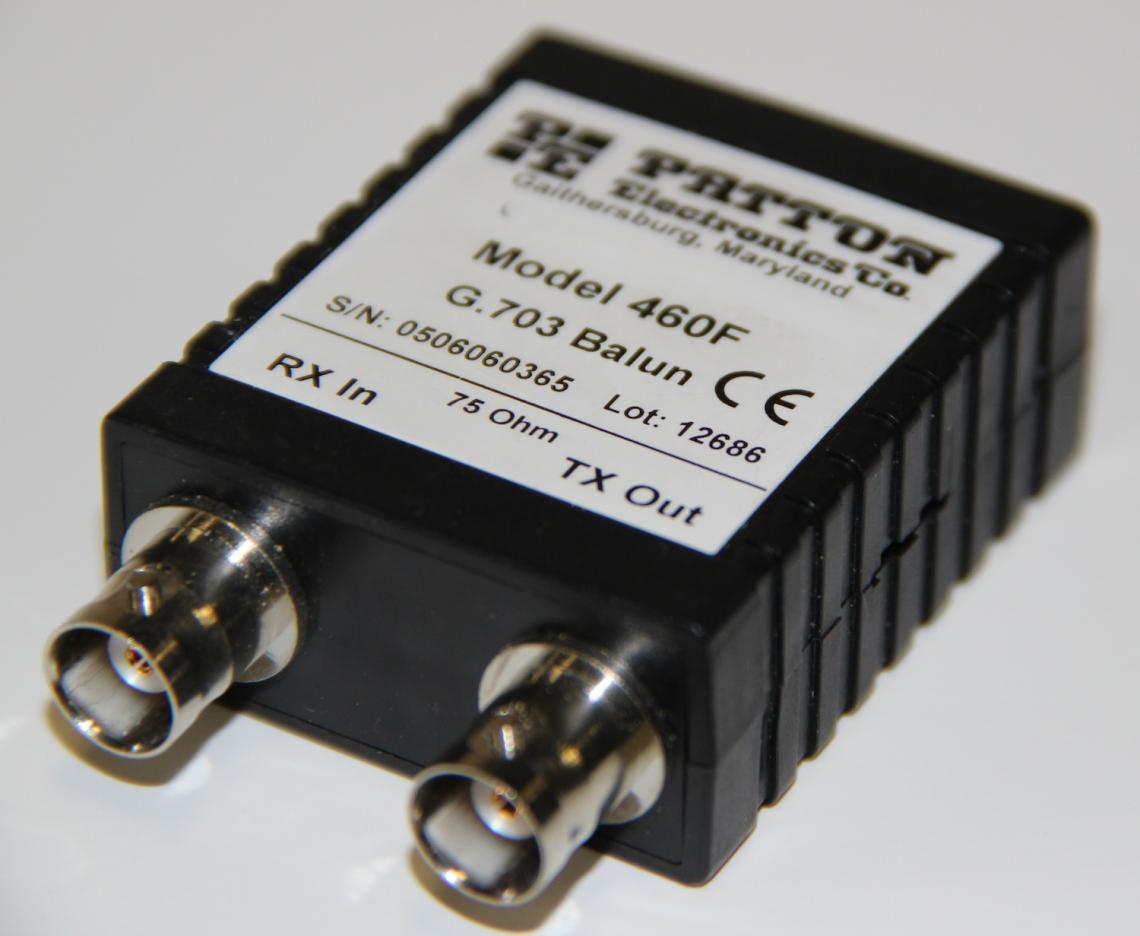

Patton Modelo 460 es una miniatura G.703 hardware balun que permite comunicarse de coaxial 75 ohm con 120 ohm Equipos de par trenzado. El Modelo 460 se refiere específicamente a la exigencia de que la ONP PTT europeos ofrecen 120 ohmios terminaciones de par trenzado a sus clientes. Algunos PTT y transportistas privados están estandarizados en 75 ohm coaxial, o tienen clientes cuyo CPE tiene sólo 75 ohm coaxial conexiones. El Modelo 460 presenta una solución lista para esta terminación desajuste. Apoyando a velocidades de datos E1 a 2,048 Mbps, el Modelo 460 recibe señales 75 ohmios y los convierte a 120 ohmios para la transmisión sobre una red o recepción por un CPE. La salida de señales por el Modelo 460 se escalan para que coincida con los requisitos de forma de pulso especificadas por la norma G.703 del CCITT. El Modelo 460 puede realizar 120 ohmios a 75 ohmios conversión de la señal, así, dar al dispositivo un doble papel.

Características

  • Velocidades de Datos a 2.048 Mbps
  • 75 Ohm Dual coaxial a 120 Ohm Par Trenzado
  • Conversión de señal bidireccional
  • No hay corriente o baterías necesarias AC
  • Macho o hembra coaxial Conectores BNC disponibles
  • Caja ultra-miniatura

Especificaciones técnicas

  • Línea de Transmisión: CCITT G.703 (no estructurados)
  • Velocidad de datos: 2.048 Mbps
  • 75 Ohm Conexión: Dual conectores coaxiales BNC, hombres o mujeres (RG 59 cable coaxial o 2002)
  • 120 Ohm Conexión: blindado RJ-45 (estándar) o bloque de terminales externos
  • Fuente de alimentación: no se requiere
  • Enlace a datos de aislamiento: 500 volts AC/DC
  • Temperatura de funcionamiento: 0° to 50°C (32° to 122°F)
  • Dimensiones: 2.7" (6.86 cm) L x 1.7" (4.32 cm) A x 0.8" (2.03 cm) P
